现场总线-CAN-BUS电缆
CAN(Controller Area Network)是以国际规格IS011898实现标准化的FA开放网络系统。
CAN open在控制网络、CAN-BUS在现场网络、FA网络中广泛应用。
JMACS 的CANC 系列是为CAN网络的通信而开发的专用电缆。
CAN-BUS电缆CANC的特点

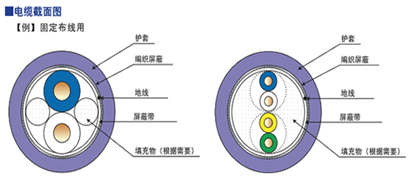

●备有固定布钱用和可动部用电缆。
●固定布钱用采用双层屏蔽、可动部用采用高密度编织的屏蔽、从而使抗干扰性能更出色。
CAN-BUS电缆CANC的规格
| 用途 | 固定布钱用 | 可动部用 | ||||||
| 型号 | CANC-22 | CANC-50 | CANC-75 | CANC-50SF | ||||
| 导体尺寸 | 0.22mm2 | 0.5mm2 | 0.75mm2 | 0.5mm2 | ||||
| 対数 | 1P | 2P | 1P | 2P | 3C | 1P | 1P | |
| 电缆外径 约（mm） | 6 | 8.5 | 8 | 11 | 8 | 9 | 8 | |
| 概算质量（kg ／ km） | 45 | 75 | 70 | 125 | 70 | 85 | 70 | |
| 特性阻抗 | 120Ω±10%（at 1MHz） | |||||||
| 容許张力（kg） | 3 | 6 | 7.9 | 15.8 | 11 | 10.5 | 7 | |
| 最小弯曲半径 | 铺设时 | 60mm | 85mm | 80mm | 110mm | 80mm | 90mm | 80mm |
| 固定时 | 24mm | 34mm | 32mm | 44mm | 32mm | 36mm | 32mm | |
●可动部用电缆CANC-50SF的可动时的最小弯曲半径为80mm、请遵守技术资料记载的可动部用电缆的布钱。

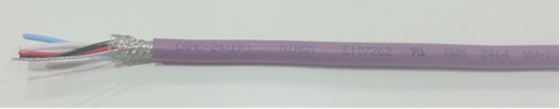

CAN-BUS电缆／电源线内置式CAN通讯传感器电缆CANC-24(EP)
JMACS的CANC-24(EP)是CAN网线和电源线的组合电缆。
通过组合小型、高精确度的各种传感元件与CANC-24(EP)，CAN通信和机器电源供给可以同时进行，构筑一个可以检测出极细微姿势或举动变化的传感系统。
电源线内置式CAN通讯传感器电缆的特点
●考虑了柔軟性的易于使用的电缆
●护套使用了柔软性和耐油・耐热性能良好的无铅聚氯乙烯混合物。（符合RoHS指令）
●护套的顔色以紫色为标准色。
电气特性
| 型号 | CANC-24(EP) | |
| 信号线 | 电源线 | |
| 导体尺寸 | 24AWG | 22AWG |
| 绝缘体颜色 | 蓝・白 | 红・黒 |
| 护套的材料・顔色 | 耐油・耐热PVC／紫 | |
| 电缆外径 | 约 7.0mm | |
| 特性阻抗（１ＭＨｚ） | 120Ω±10% | – |
| 概算质量 | 60kg/km | |
