CC-Link电缆 CCNC 的规格及用途
注意: ●CCNC-SB110H符合UL・cUL标准,因而在海外也能安心使用.(AWM2464, CSA-C22.2 No.210) ●护套使用了柔软性和耐油・耐热性能良好的无铅聚氯乙烯混合物。(符合RoHS指令) ●EM CCNC-SB110H/F的护套材料使用耐火性聚乙烯、符合环保材料标准。 ●可动部用电缆CCNC-SB110SF-5的传输距离是Ver.1.10标准电缆CCNC-SB110H的50%。(10Mbps时最大为50m) ●请不要把CC-Link固定布线用的标准电缆用于可动部,否则会造成电缆性能下降或损伤 ●可动部的布线请使用可动部用电缆CCNC-SB110SF-5 ●超过容许张力或最小弯曲半径的铺设和固定会造成电缆的性能下降或损伤 ●请设定可动部用电缆的可动部的最小弯曲半径为80mm ●请不要混合使用系统 版本和特性阻抗值不同的电缆 ●电缆的规格
|
|||||||||||||||||||||

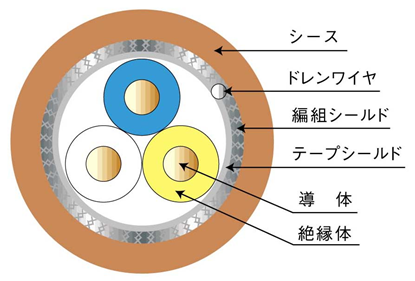

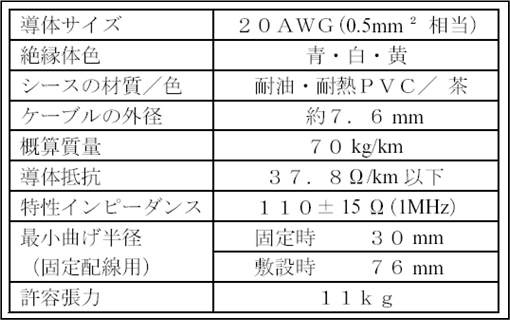

| 型号 | CCNC-SB110H | CCNC-SB110SF-5 | CCNC-SB | CCNC-SBH | |||||||||||||||||
| 版本 | Ver.1.10 | Ver.1.00 | |||||||||||||||||||
| 导体尺寸・线芯数 | 20AWG×3C | 0.5mm2×3C | |||||||||||||||||||
| 导体电阻（20℃） | 37.8Ω/km以下 | ||||||||||||||||||||
| 绝缘电阻 | 10,000MΩkm以上 | 2,500MΩkm以上 | 10,000MΩkm以上 | ||||||||||||||||||
| 耐电压 | AC2,000V ／ 1分 | AC350又はDC500V ／ 1分 | |||||||||||||||||||
| 静电容量（1kHz） | 60nF ／ km以下 | 40nF ／ km以下 | |||||||||||||||||||
| 特性阻抗（1MHz） | 110±15Ω | 100±15Ω | 130±15Ω | ||||||||||||||||||
| 成品外径 | 约7.6mm | 约8.0mm | 约7.0mm | 约8.0mm | |||||||||||||||||
| 概算质量 | 70kg ／ km | 75kg ／ km | 65kg ／ km | ||||||||||||||||||
CC-Link电缆 CCNC+POWER规格 (CC-LINK 对应Ver.1.10.内置电源线复合电缆)
注意:
●CCNC-SB110H(对应Ver.1.10.标准电缆)和DC24V电源线合成后,在1根电缆上可实现通信和设备的电源供给,
同时节约布线.
●CCNC-SB110H+PW是固定布线用的电缆,可动部不能使用
●电缆的规格
| 项目 | 规格 | |
| 型号 | CCNC-SB110H+PW | |
| 导体尺寸・线芯数 | 通信线 | 电源线 |
| 20AWG（0.5mm2）×3C | 19AWG（0.75mm2）×2C | |
| 绝缘颜色 | 蓝・白・黄 | 黒・白 |
| 护套材料・颜色 | 耐油・耐热性聚氯乙烯混合物（无铅）・棕色 | |
| 电缆外径 | 约12mm | |
| 概算质量 | 140 kg ／ km | |
CC-Link-IE Field电缆
JMACS株式会社的CCNC-IEF是根据ANSI/TIA/EIA-568 Category5e标准制造的工业以太网电缆。固定布线用的标准型以及跳线型通过了CC-Link IE现场网络系统测试。取得了CC-Link协会的认证,并且还开发了适用于电缆拖链的低速可动部用电缆。。
注意:
●施加ALPS+软铜编织的双重屏蔽、抗干扰性能优异。UL规格对应：c（UL）UL444 CM , RoHS指令对应
●CCNC-IEF-24（推荐品）使用单股导体的标准型。
●CCNC-IEF-26（推荐品）使用同心绞合导体，柔软性优异。适用于跳线。
●CCNC-IEF-SF（标准品）使用集合绞合导体，耐震位优异。适用于电缆拖链等低速可动部布线。
●布线时的注意事项,请参照CC-Link协会官网中的"CC-Link-IE Field网络布线手册"
●电缆的规格
| 用途／类型 | 固定布线／标准型 | 固定布线／跳线型 | 可动布线／跳线型 |
| 型号 | CCNC-IEF-24 | CCNC-IEF-26 | CCNC-IEF-SF |
| 导体尺寸・对数 | 24AWG（单股丝）×4P | 26AWG（同心绞合丝）×4P | 26AWG（集合绞合丝）×4P |
| 护套的材料／颜色 | 阻燃・耐油・耐热PVC／橙 | ||
| 电缆外径 约（mm） | 6.5 | 6 | 6.5 |
| 概算质量（kg/km） | 55 | 45 | 50 |
| 传送距离（at20℃）※1 | 100m | 70m | 50m |
| 标准条长 | 100m /200m | ||
CC-Link-IE Control光缆
●CC-Link IE Control是物理层和数据链路层使用IEEE802.3 1000BASE-SX技术，基于以太网的环路拖朴网路。
●通过了CC-Link IE控制网路系统测试，并取得了CC-Link协会的认证。
●CCNC-IEC/AW 适用于设备内及控制柜内设备间的标准型产品。
●CCNC-IEC/HSB 具有柔软、耐侧压、耐冲击、耐摩性的高强度型产品。适用于设备间及主干线等不能保护光纤的环境。
※室外布线时推荐使用黑色护套产品。如需要阻燃性,可使用HS-IEC型号
布线时请参照CC-Link协会官网中的"CC-Link-IE Field网络布线手册"
●光接头规格
| 光接头规格 | 规格 | |
| 接头种类 | Duplex LC Connector(LCF) | |
| 标准 | IEC 61754 | |
| 连接损失 | 0.3dB以下 | |
| 反射衰减量 | 20dB以上 | |
| 研磨方式 | SPC研磨 | |
●光缆的规格
| 标准型 | 高强度型 | ||
| 型号 | CCNC-IEC ／ AW | CCNC-IEC ／ HSB | |
| 光纤类别 | 对应1000BASE-SX多模GI型光纤 | ||
| 标准 | IEC 60793-2-10 A1a.1 | ||
| 光纤尺寸（纤芯／包层）（μm） | 50 ／ 125 | ||
| 光纤线芯被覆外径（mm） | 0.9 | ||
| 软线被覆外径 （mm） | 2.0 | ||
| 护套的材料・顔色 | 乙烯基／橙 | 聚氨酯／黄※ | |
| 成品外径（mm） | 2.0×4.5 | 6.5 | |
| 概算質量（kg ／ km） | 11 | 31 | |
| 使用温度范围 | －20℃～60℃ | ||
| 最小弯曲半径（mm） | 拉拽时 | 30 | 104 |
| 固定布线时 | 15 | 52 | |
